Элеватор для подъема или спуска туш скота

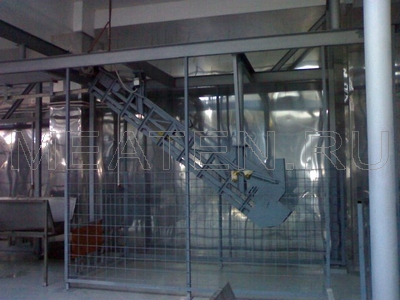

    Элеватор предназначен для подъема или опускания туш скота (как правило, свиных) с одного уровня подвесного пути на другой. Часто применяется в цехе убоя скота после закола животного или после шпарильного чана. Элеватор может быть изготовлен для применения как с полосовым, так и с трубчатым путем. Высота и угол подъема элеватора могут быть различными исходя из желания заказчика.

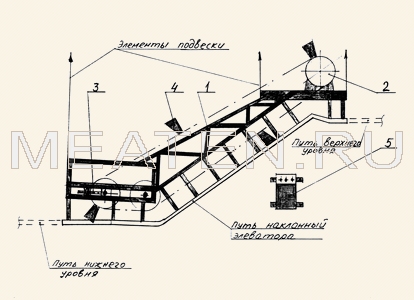

    Конструктивно элеватор (смотрите рисунок) состоит из фермы (1) с закрепленным на ней мотор-редуктором (2) и устройством регулирования натяжения цепи (3), самой цепи с закрепленными на ней упорами (4), трех звездочек (ведущей на мотор-редукторе, натяжной и направляющей) и электрошкафа (5), совмещенного с кнопками управления.
    Принцип действия элеватора заключается в том, что троллей с грузом, двигаясь по подвесным путям, скатывается под углом 30° до нижней точки элеватора, где захватывается ведущими упорами и перемещается вдоль наклонного рельса до верхней точки, а затем скатывается по верхнему наклонному участку и попадает на подвесной путь.

Технические характеристики

Производительность техническая по троллеям, шт./час	90
Скорость движения цепи, м/с	0,24
Грузоподъемность сосредоточенная / распределенная	250/600
Ход натяжения цепи, мм	200
Высота подъема, м	по заказу
Угол подъема, м	по заказу
Род тока, напряжение, В	трехфазный, 380
Установленная мощность двигателя, кВт	в зависимости от высоты и угла подъема
