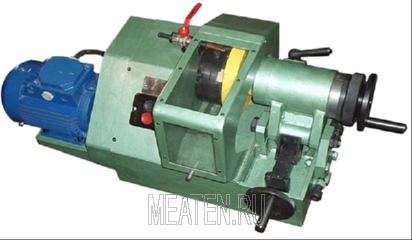

Заточной станок для ножей и решеток волчков СЗВ-03

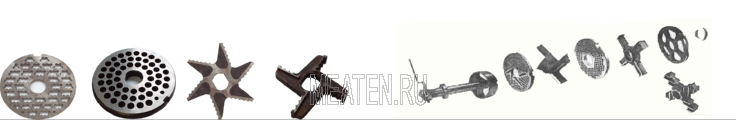

Станок заточной СЗВ-03/М/МЧ предназначен для заточки режущих плоскостей решеток и ножей промышленных волчков любых моделей

Данный станок способен производить заточку режущего инструмента всех видов волчков, как отечественного, так и импортного производства,так как он имеет возможность затачивать решётки и ножи, как без ступицы, так и со ступицей.

Достоинствами данного станка являются:

1. Возможность затачивать режущий инструмент из любых видов сталей, так как в процессе заточки производится охлаждение "СОЖ" (или водой) обрабатываемой поверхности. Применение специальной СОЖ предпочтительнее, так при этом повышается эффективность резания и качество обрабатываемой поверхности.

2. Неплоскостность заточенной поверхности не превышает 0,01 мм на 100 мм длины , что соответствует чертёжным требованиям к решёткам и крестовым ножам.

3. Малые габариты станка (он умещается на1/3 письменного стола) позволяют установить станок в любом небольшом помещении рядом с волчком и производить заточку немедленно по любому "капризу" технолога.

4. Малая энергоёмкость станка по сравнению с плоскошлифовальным станком делает его экономически выгодным ( всего 0.37 кВт).

5. Экономный съём металла при заточке, что очень выгодно при эксплуатации импортных волчков с дорогим инструментом. Съём металла не более 0,01 мм, в то время как на шлифовальном станке съём может достигать до 0.1мм, что в 10 раз больше.

6. Абразивный круг и другие расходные материалы отечественного производства делают его независимым от зарубежных поставок, так как их можно купить в любой торгующей инструментамиорганизации.

7. Для работы на этом станке не требуется высокая квалификация заточника. Достаточно внимательно прочитать паспорт и просмотреть видеозапись с инструкцией по эксплуатации.

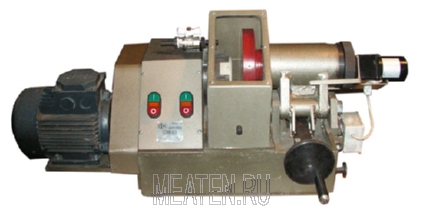

8. Если Вы не хотите вручную вращать ручку привода магнитной планшайбы, мы можем предложить следующую модификацию станка СЗВ-03М - полуавтомат. На этом станке установлен мотор-редуктор на заднюю бабку и процесс вращения магнитной планшайбы производиться автоматически.

9. Сталь, из которой делаются решётки и крестовые ножи у разных производителей различная. Поэтому режимы шлифования для каждого вида стали отличаются друг от друга. Для подбора режима шлифования на привод абразивного камня по желанию заказчика может устанавливаться частотный регулятор числа оборотов. К аббревиатуре станка прибавляется буква "Ч" ( СЗВ-03МЧ).

10. На все варианты заточных станков возможна установка системы оборотного использования смазочно-охлаждающей жидкости - СОЖ. К аббревиатуре станка прибавляется буква "С" (ЗВ-03МЧС).

11. Возможно изготовление станка как из нержавеющей стали, так и из чёрной стали по желанию заказчика.

12. Станок может устанавливаться на специальный стол, в котором удобно расположены шкаф управления и система оборота СОЖ.

13. Выбор опций зависит от количества решеток, затачиваемых в стуки потребителем:

1) заточка до 10 решёток в сутки - СЗВ-03 с ручным приводом магнитной планшайбы,

2) заточка свыше 10 до 20 решёток в сутки - СЗВ-03МС -полуавтомат с механизиованным приводом магнитной планшайбы и системой оборота СОЖ,

3) заточка более 20 решёток в сутки - СЗВ-03МЧС автомат с механизиованным приводом магнитной планшайбы, системой оборота СОЖ и с частотным регулятором.

Технические характеристики
